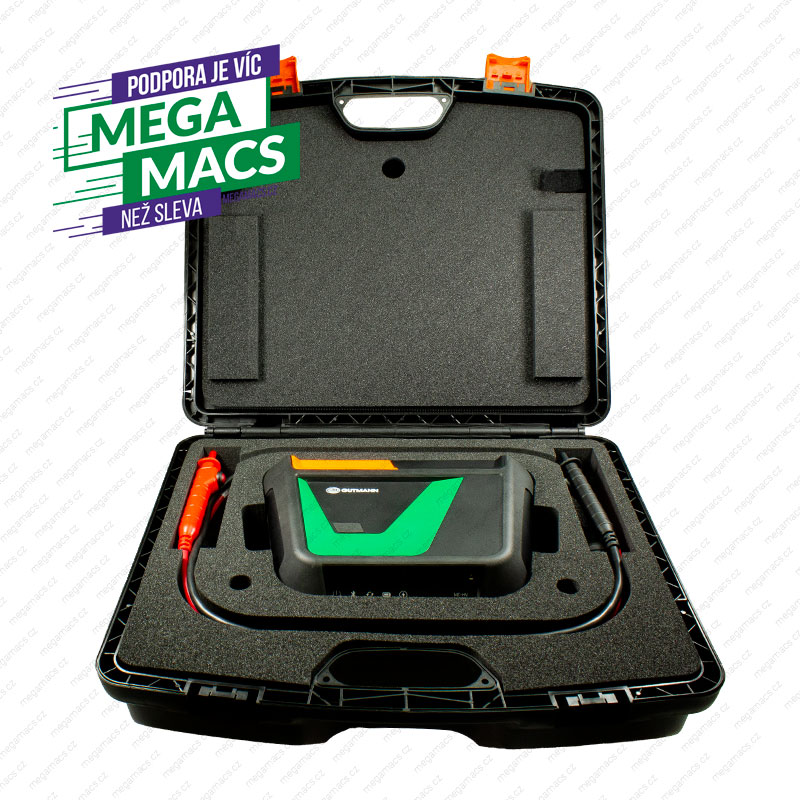

Profisada MT-HV Pro

Sada MT-HV Pro představuje nejvyšší úroveň knfigurace, která je ideální pro komplexní diagnostiku elektromobilu. Oproti sadě Plus nabízí dvoukanálový vysokorychlostní osciloskop s diferenciálními kostrami. K osciloskopu lze přikoupit…

Hot

Kód produktu:

8PZ 015 265-731

Záruka výrobce:

24 měsíců

Země původu:

Německo

Cena dopravy:

Zdarma

Doprava:

Kurýr / osobně technikem

Zaškolení:

V ceně produktu

Povinné platby aktualizací:

Ano

59,750 Kč

Cena bez DPH (21%), vč. recykl. poplatku

Nejvýhodněji na trhu

Bonusy v hodnotě

21 000 bez DPH

Zapůjčit na zkoušku

Vlastnosti a funkce

Pro lepší orientaci ve funkcích a technologiích, které vám Hella Gutmann nabízí, jsme připravili podrobné informace o každé z nich. Každá ikona níže odkazuje na samostatnou stránku, kde se můžete dozvědět více o konkrétních technologiích.

Profisada MT-HV Pro

Sada MT-HV Pro představuje nejvyšší úroveň knfigurace, která je ideální pro komplexní diagnostiku elektromobilu. Oproti sadě Plus nabízí dvoukanálový vysokorychlostní osciloskop s diferenciálními kostrami. K osciloskopu lze přikoupit další příslušenství, jako jsou proudové a tlakové sondy (LDP-KIT). Měřicí modul MT-HV je určen pro diagnostický přístroj mega macs X s licencí X4.

Měřicí modul MT-HV

Měřicí modul MT-HV je navržen pro diagnostiku a měření vysokonapěťových systémů ve vozidlech s plně nebo částečně elektrickým pohonem. Umožňuje bezpečné odpojení a měření beznapěťového stavu, přičemž generuje přehledný protokol o celém procesu. Modul snadno zvládá měření napětí do 1000 V, měření vyrovnání potenciálu, izolačního odporu a odporu na servisním konektoru.

MT-HV kombinuje funkce vysokonapěťového multimetru, miliohmmetru a megaohmmetru. V sadě Pro navíc nabízí dvoukanálový osciloskop s galvanicky oddělenými kostrami. V kombinaci s mega macs X představuje špičkové řešení pro diagnostiku elektromobilů (BEV) a hybridních vozidel (HEV).

Modul je nabízen ve třech verzích: Basic s přístrojem, Plus s vysokonapěťovými kabely a hroty, a Pro s osciloskopem a dalším příslušenstvím.

Technické specifikace měřicího modulu MT-HV

Počet kanálů

1 kanál (galvanicky oddělený)

Měřenitelné veličiny modulu HV

Vysokonapěťové měření do 1 kV
Měření vyrovnání potenciálu
Měření izolačního odporu
Měření odporu (servisní zásuvka)

Měření napětí

Rozsah měření: ± 1000 V DC
Rozlišení: 0,1 V
Přesnost: ± (1 % odečtení + 2 číslice)

Měření izolačního odporu

Rozsah měření: 10k…10GΩ
Zkušební napětí: variabilně nastavitelné v krocích po 10 voltech až do 1000 V DC
Rozlišení: 0,1
Přesnost: ± (3 % odečtení + 3 číslice)

Odpor (servisní konektor)

Rozsah měření: 0…10 Ω
Rozlišení: 0,01 Ω
Měřicí proud: 200 mA
Přesnost: ± (2,5 % odečtení + 4 číslice)

Měření vyrovnání potenciálu

Rozsah měření: 0…10 Ω
Rozlišení: 0,01 Ω
Měřicí proud: 200 mA
Přesnost: ± (2,5 % odečtení + 4 číslice)

Ochrana proti přetížení

max. 1 kV

Nepřetržitý provoz

ano

Rozhraní a komunikace

USB-C
Bluetooth®
RJ45

Stupeň krytí

IP20

Napájecí napětí přístroje

12…32 V DC

Příkon přístroje

10…40 W

Proudový odběr přístroje

max. 1 A

Typ vyměnitelného akumulátoru

Li-Ion 10.80V / 3.35Ah / 36.20Wh (8PZ 015 265-411)

Doporučené teploty

Doporučená: 10…35 °C
Pracovní: 0…45 °C
Skladovací: -10…60 °C

Vlhkost okolního vzduchu

Relativní vlhkost vzduchu cca. 10-90 % (nekondenzované), přístroj není vhodné používat ve vlhkém prostředí.

Použití v nadmořské výšce

max. 2 000 n. m. (nadmořské výšky)

Hmotnost modulu

cca 1,7 kg

Rozměry modulu

300 x 360 x 80 mm (D x Š x V)

Parametry osciloskopu MT77

Počet analogových kanálů

2x analogový vstup osciloskopu (4x banánek, pro připojení měřicích kabelů)
1x ST3 průmyslový 12 pinový konektor pro připojení ostatního příslušenství

Galvanicky oddělené kanály

Ano – dva nezávislé galvanicky oddělené kanály (diferenciální kostry)

Šířka pásma

10 MHz

Rychlost vzorkování

64 MSa/s

Vertikální rozlišení

14 bit

Hloubka paměti

64 kB

Rozpětí časové základny

2 us/dílek – 40 s/dílek (ve 40 krocích); tolerance 30 ppm

Rozsah napěťové základny

0,01-20 V/dílek (v 10 krocích)

Přesnost měření

5 % z koncové hodnoty rozsahu

Citlivost (tolerance měření)

/ – 2,5%

Vstupní vazba

DC (stejnosměrná složka), AC (střídavá složka)

Vstupní impedance

0,5 Mohm

Max. vstupní napětí (ochrana proti přetížení)

/ -200 V

Měřitelné veličiny / rozsahy vertikálního systému

Napětí – měřicí rozsah: 0.1, 0.5, 1, 2, 5, 10, 20, 30, 100, 200V. Napětí je měřitelné na obou vstupních analogových kanálech.

Proud – měřicí rozsah: 1, 2, 5, 10, 20, 50, 100, 200, 500, 700A; proudové zatížení: max. 25 mA)

Odpor (měřicí rozsah: 10 Ohm/dílek – 100 kOhm; dílek (v 6 krocích)

Měřitelný odpor: cca 1 Mohm; proudový výstup 1-10 Ohm/250 µA, 10-100 Ohm/2,5 mA, 100 kOhm/25 µA, 1 MOhm/2,5 µA), měřitelný pouze na kanálu 1

Teplota: 10…50 °C/dílek; max. měřitelná teplota: 500 °C

Tlak: -1~ 60 bar, 0,2-2 bar/dílek (ve 4 krocích)

Automatické nastavení

Funkce autoset a autorange

Možnosti měření signálu

Frekvence, doba periody, šířka pulzu, stříd, maximální a minimální hodnoty (vertikály), špička-špička

Režimy spouštění (triggeru)

Automatický (standardně), normální

Úroveň spouštění (triggeru)

Automaticky: úroveň spouštění se přizpůsobí vstupnímu signálu.
Manuálně: úroveň spouštění lze zvolit libovolně.

Spouštěcí hrana triggeru

vzestupná, sestupná

Kanál aktivovaný spouštěcím impulzem

CH1: základní verze, CH2: volitelně

Konstrukční vlastnosti zásuvného modulu osciloskopu MT77

Vstupy / rozhraní

4x vstup pro měřicí kabel/vedení 4mm (banánek). Dva vstupy na kanál (signální vedení a kostra)
1x průmyslový ST3 konektor (12 pinový) pro připojení ostatního příslušenství

Osazení konektoru ST3 (12pin)

6x komunikační vedení; 1x napěťové vedení 10-15 V; 1x napěťové vedení 17 V; 2x analogový vstup osciloskopu ( /-); 1x rozpoznávání hardwaru; 1x kostra

Napájecí napětí

5 V (přes rozhraní MT-HV, nebo mm77)

Příkon

10 W

Odběr proudu

max. 2 A

Nepřetržitý provoz

ANO

Stupeň krytí (odolnost elektrického zařízení)

IP20

Provozní teplota (teplota venkovního vzduchu)

Provozní: 0°C ~ 45°C; Provozní doporučená: 10°C ~ 35°C; Skladovací: -10°C ~ 60°C

Je modul vhodný pro vlhké prostředí?

Nadmořská výška pro použití modulu

max. 2000 n. m. (normální nadmořská výška)

Relativní vlhkost vzduchu

cca 10-90 %

Rozměry

43 x 110 x 136 mm (V x Š x H)

Hmotnost

cca 270 g

Obsah dodávky

Fyzická dodávka obsahuje
1x Měřicí modul MT-HV
1x Dvoukanálový osciloskop pro macs X a 77 (MT77)
1x Vysokonapěťový měřicí kabel pro MT-HV (červený)
1x Vysokonapěťový měřicí kabel pro MT-HV (černý)
1x Měřicí hrot pro kabel MT-HV (červený)
1x Měřicí hrot pro kabel MT-HV (černý)
1x Měřicí kabel pro osciloskop (modrý)
1x Měřicí kabel pro osciloskop (červený)
1x Set 5 ks měřicí hroty-jehly 0.9 mm (pět barev)
1x Set 2 ks – krokosvorky 4 mm – velké (červená + černá)
1x Síťový napájecí zdroj
1x Síťový napájecí kabel
1x Kabel USB (typ C – typ C)
2x Tištěný návod k obsluze (MT-HV, MT77)
