Měřicí moduly a příslušenství od Hella Gutmann poskytují komplexní řešení pro diagnostiku vozidel. Moduly umožňují měření elektrických i neelektrických veličin s vysokou přesností a flexibilitou.
Díky rozsáhlému příslušenství, jako jsou tlakové sondy a proudové kleště, mohou servisy provádět pokročilé testy na široké škále automobilových systémů. Tento přehled přináší podrobnosti o měřicích modulech MT-USB a MT77, profesionální sadě LPD Kit, a specializovaných sondách a adaptérech pro měření komprese a tlaku.

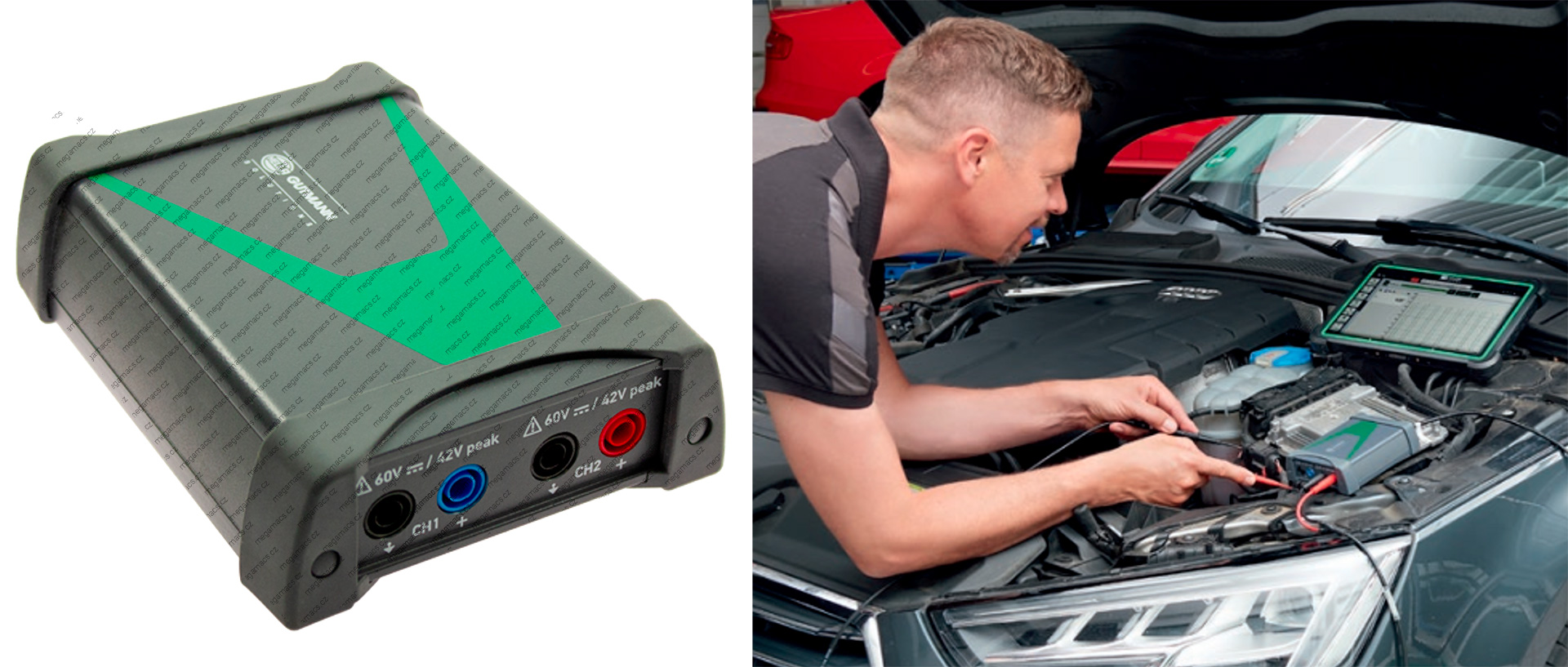

Měřicí modul MT-USB – multimetr a nízkofrekvenční osciloskop
Měřicí modul MT-USB je dvoukanálový nízkofrekvenční osciloskop a multimetr s grafickým zobrazením naměřených hodnot. Modul je určen pro základní potřeby paralelní diagnostiky.
14,375 Kč
Profisada měřicí modul MT-USB
V režimu multimetru lze měřit proud, odpor a napětí. Kanál 1 je společný pro vstupy CH1 a ST3, zatímco kanál 2 je vyhrazen pro měření napětí. V režimu osciloskopu je kanál 2 také určen výhradně pro měření napětí.
Analogové vstupy, respektive čtyři banánkové vstupy (2x kostra a 2x signální vedení pro každý kanál), jsou dimenzovány na maximální vstupní napětí 60 V DC a 42 V ve špičce.
Modul není vhodný pro komplexní paralelní diagnostiku, protože není kompatibilní s tlakovými sondami 16bar a 60bar pro LPD Kit, ale podporuje proudové kleště Hella Gutmann CP40 a CP700. Vzhledem k elektrické pevnosti napěťových vstupů je modul MT-USB určen výhradně pro paralelní diagnostiku motorových vozidel.
Technické parametry
• Proud (externí klešťový ampérmetr)
• Odpor
• 1x ST3 (12pólová) • 1x USB C
• 1x napěťový výstup 10 V
• 1x napěťový výstup +17 V
• 2x Scope (+/-)
• 1x identifikace hardware (kódování)
• 1x ukostření
• Kleště CP 40 – Měřitelný proud: -10 - 40 A – Proudové zatížení: max. 25 mA
• Měřitelný odpor: cca 1 MOhm
Manuálně: úroveň spouštění lze zvolit libovolně. Kanál aktivovaný spouštěcím impulzem

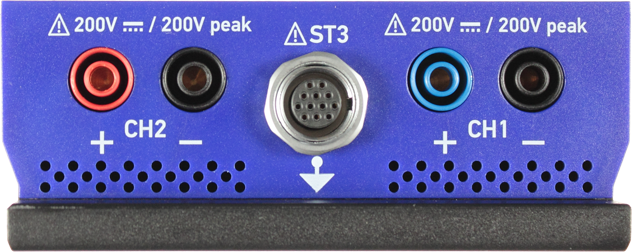

Měřicí modul MT77 – ultravýkonný osciloskop a multimetr
V rámci rozšiřujícího slotu je možné měřicí modul MT-HV rozšířit o dvoukanálový ultrarychlý digitální osciloskop s diferenciálními kostrami a odladěným příslušenstvím pro veškeré typy paralelního měření, včetně měření tlaku kapalin a plynů.
Uživatelské prostředí osciloskopu disponuje automatickým nastavením a rozsáhlou nápovědou v českém jazyce, která provádí obsluhu krok za krokem paralelním měřením.
Návody obsahují nejen postupy zapojení, ale také jak a kde měřicí kabely a sondy připojit, a jak změřené hodnoty nejrůznějších veličin vyhodnotit, protože můžete během měření porovnávat naměřené hodnoty s doporučenými.
- Výkonný digitální 2kanálový osciloskop (vzorkování až 65 MS/s) s diferenciálními vstupy (oddělenými kostrami). Lze měřit napětí, proud, odpor, teplotu, tlak i podtlak.
- Pro měření tlaků a podtlaků kapalin a plynů (v rozsahu od -1 do 60 barů) využijete Profisadu LPD-Kit, se kterou nezastavíte před měřením tlaku paliva či oleje, tlaku a podtlaku v sacím i výfukovém potrubí a mnoho dalšího.
- Pro měření proudů je nutné využít proudové kleště HGS s rozsahy 40 – 700A a 0 – 40A.
- Měřicí modul disponuje i kvalitním a rychlým multimetrem s grafickým zobrazením.
Díky tomuto pomocníkovi se nezastavíte ani před tím nejtěžším problémem. Společně s konceptem oprav v reálném čase se Vám nestane, že byste problém nevyřešili.
Klíčové vlastnosti
- Integrovaná česká nápověda: Diagnostický software obsahuje podrobné návody, které uživatele krok za krokem provádějí paralelním měřením. Nápověda zahrnuje nejen pokyny pro připojení měřicích kabelů a sond, ale také pro vyhodnocení naměřených hodnot.
- Automatické nastavení osciloskopu: Osciloskop se automaticky nastaví na vhodné parametry pro dané měření, čímž se usnadňuje diagnostika.
- Přesné měření: Díky bohatému příslušenství, včetně proudových a tlakových sond, je možné měřit proudy od 0 do 700 A a tlaky i podtlaky v rozmezí od -1 do 60 barů.
Výběr z možností měření
- Měření tlaku kapalin – paliva a oleje.
- Měření tlaku v sacím a výfukovém potrubí.
- Proudové testy relativní komprese.
- Proudové a napěťové testy vstřikovacích ventilů.
- Dynamické testy komprese s možností záznamu.
Díky pokročilým funkcím a rozsáhlému příslušenství se jedná o vysoce výkonný doplněk modulu MT-HV, který je vhodný pro různé aplikace v oblasti měření a oprav automobilových systémů.
Technické parametry
1x ST3 průmyslový 12 pinový konektor pro připojení ostatního příslušenství
Proud - měřicí rozsah: 1, 2, 5, 10, 20, 50, 100, 200, 500, 700A; proudové zatížení: max. 25 mA)
Odpor (měřicí rozsah: 10 Ohm/dílek - 100 kOhm; dílek (v 6 krocích)
Měřitelný odpor: cca 1 Mohm; proudový výstup 1-10 Ohm/250 µA, 10-100 Ohm/2,5 mA, 100 kOhm/25 µA, 1 MOhm/2,5 µA), měřitelný pouze na kanálu 1
Teplota: 10...50 °C/dílek; max. měřitelná teplota: 500 °C
Tlak: -1~ 60 bar, 0,2-2 bar/dílek (ve 4 krocích)
Manuálně: úroveň spouštění lze zvolit libovolně.
Konstrukční vlastnosti měřicího modulu
1x průmyslový ST3 konektor (12 pinový) pro připojení ostatního příslušenství

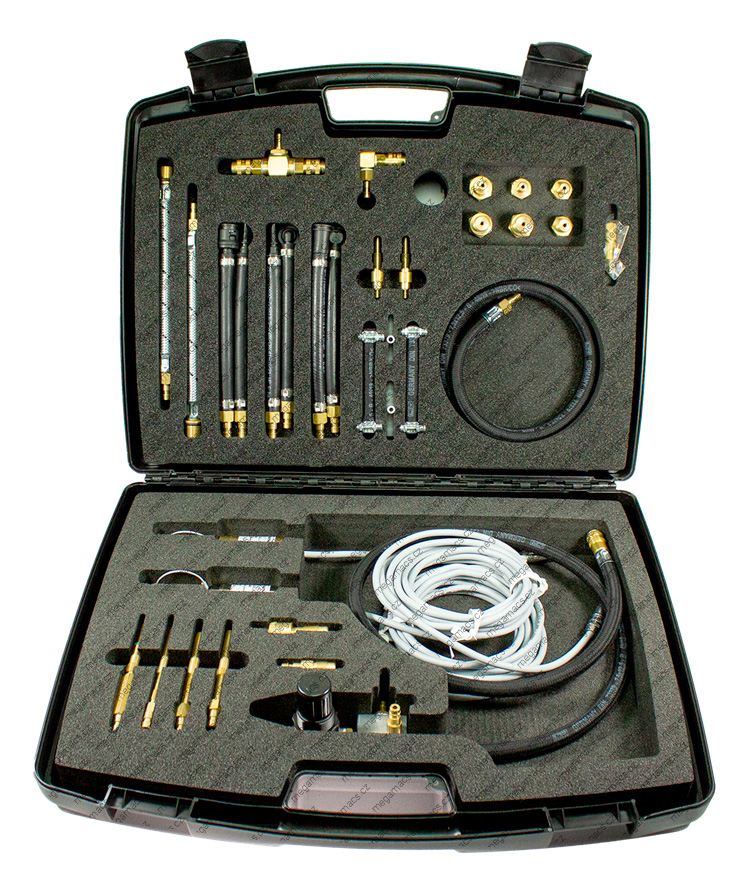

LPD KIT
LPD Kit od Hella Gutmann je profesionální 28dílná sada určená pro měření neelektrických veličin u zážehových i vznětových motorů v rámci paralelní diagnostiky. Tlakové sondy obsažené v sadě LPD Kit umožňují provádět testy tlaků jak kapalin, tak plynů až do 60 bar, čímž zajišťují širokou škálu diagnostických aplikací.
Tlaková měření je možné provádět i v nižším spektru od -1 bar do 16 bar. Každá sonda má své specifické využití. Celkovou ergonomii sady podtrhuje snadné kompletování redukcí pomocí rychlospojek, adaptérů a t-dílů, které umožňují připojení sond např. k palivovému systému, aniž by došlo k přerušení toku paliva. Zpracování jednotlivých redukčních dílů a komponentů je na nejvyšší technické úrovni.
LPD Kit je nejlépe vybavená sada, která na rozdíl od sady Profisada LPD Kit Car a Bike obsahuje obě dvě tlakové sondy. Pro vybrané testy, jako jsou zejména měření kapalin zážehových motorů, je nutné doobjednat Sadu adaptérů 3 pro LPD Kit, která obsahuje potřebný redukční set.
35,000 Kč
Základní sada LPD Kit
Bohaté příslušenství pro testy kompresí
Sada obsahuje bohaté příslušenství adaptérů pro testy kompresí na motorech, např. se systémy čerpadlo-tryska (PD pro vozidla koncernu VAG, Peugeot, Land Rover) se závitem M10x1 (ZKD 47), nebo Common-Rail u Land Rover, Mercedes-Benz, Jeep (ZKD 20), či u BMW motorů se závitem M12 x 1.25 (ZKD 01.1).

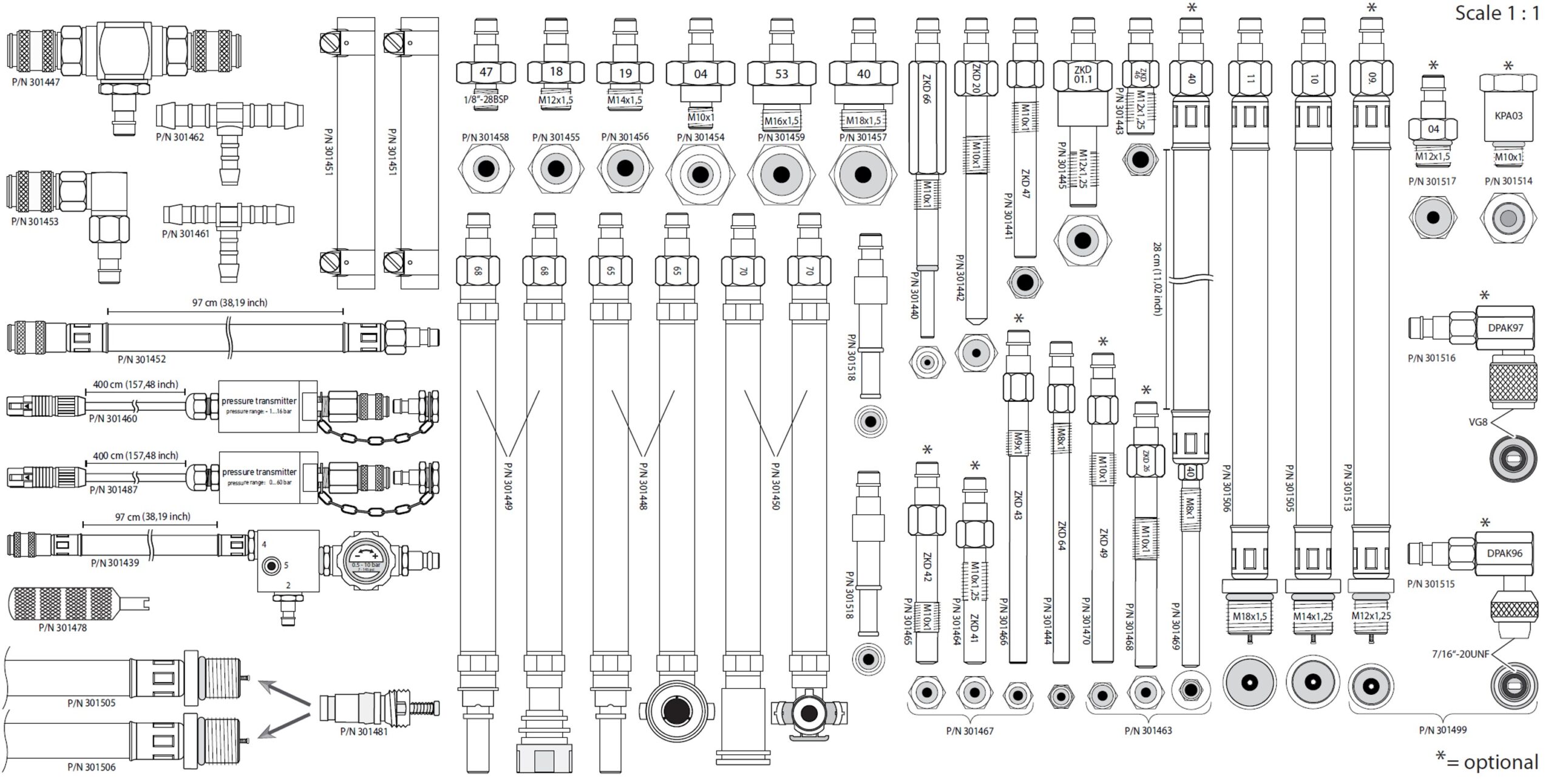

Základní adaptéry pro testy kompresí
Základní sada LPD Kit obsahuje adaptéry žhavicích svíček pro značky Audi, BMW, Jeep, Land Rover, Mercedes, Mitsubishi, Peugeot, Renault, Seat, Škoda a Volkswagen. Pro testy komprese zážehových motorů jsou k dispozici dva univerzální flexibilní zkušební adaptéry o délce 200 mm se závity M10 x 1.25 a M11 x 1.5.
Rozšiřující sady adaptérů
Rozšiřující sety adaptérů LPD Kit 1 a 2 obsahují precizně zpracované adaptéry pro montáž adaptéru místo žhavicí svíčky pro měření startovací komprese u vznětových motorů specifických značek. Volitelné Kity adaptérů 1 a 2 výrazně zvyšují univerzálnost použití při testech komprese.
Tlakové sondy a adaptéry pro měření komprese
Se sondou do 60 bar je možné provádět měření tlaků při startovací kompresi, což umožňuje porovnávat kompresní tlak jednotlivých válců motoru, nebo měřit pokles tlaku v motoru, či v sacím a výfukovém systému. Kompresní testy lze provádět jak u vznětových, tak u zážehových motorů.
Připojení sond k osciloskopu

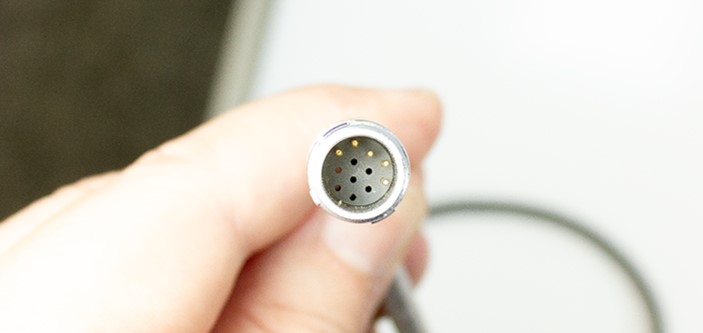

Tlakové sondy se k měřicímu modulu osciloskopu připojují pomocí 12pinového průmyslového konektoru ST3, který zajišťuje nejen přenos analogového měření, ale také bezpečné uzemnění a napájení sondy přímo z modulu osciloskopu.
Napájení (15 – 18 V DC) probíhá přes rozhraní osciloskopu, což umožňuje jednoduché použití bez nutnosti externího napájecího zdroje. Sondy jsou určeny výhradně pro osciloskop Hella Gutmann.
Tlaková sonda diesel 60 bar
Tlaková sonda je určena pro měření kompresního tlaku ve válcích vznětových motorů v rozsahu od 0 do 60 bar. Používá se ve spojení s digitálním osciloskopem Hella Gutmann. Umožňuje testování kompresních tlaků při startovací kompresi a srovnávání tlaků mezi jednotlivými válci motoru. Sonda je vhodná také pro měření poklesu tlaku v motoru nebo pro testování sacích a výfukových systémů. Kompresní testy je možné provádět jak u vznětových, tak u zážehových motorů, včetně motorů se systémy čerpadlo-tryska a Common Rail.
Technické parametry
Tlaková sonda benzin 16 bar
Tato sonda je určena pro sledování a vyhodnocování tlaků plynů a kapalin v rozsahu od -1 do 16 bar. Je ideální pro měření komprese zážehových motorů, ale lze ji použít i pro měření tlaku paliva a oleje. Sonda dokáže monitorovat tlakové změny v sacím a výfukovém potrubí, což zajišťuje optimalizované měření kolísavých tlaků v těchto systémech.
Technické parametry

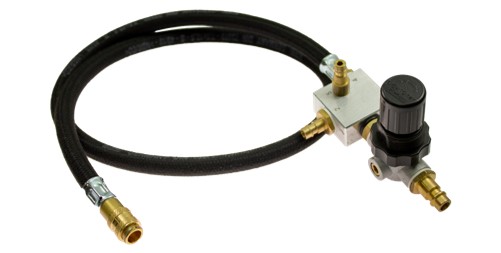

Kalibrační a tlakový regulátor pro etalonové měření tlaku
Pro maximální přesnost při měření tlaku sada obsahuje kalibrační a tlakový regulátor pro etalonové měření tlaku. Tento regulátor je navržen pro přesné etalonové měření a slouží k ověření přesnosti tlakových sond a kalibraci měřicích zařízení. Kalibrace sond je díky rychlospojkám a 12pinovému ST3 konektoru, který umožňuje rychlé připojení, otázkou několika málo okamžiků.

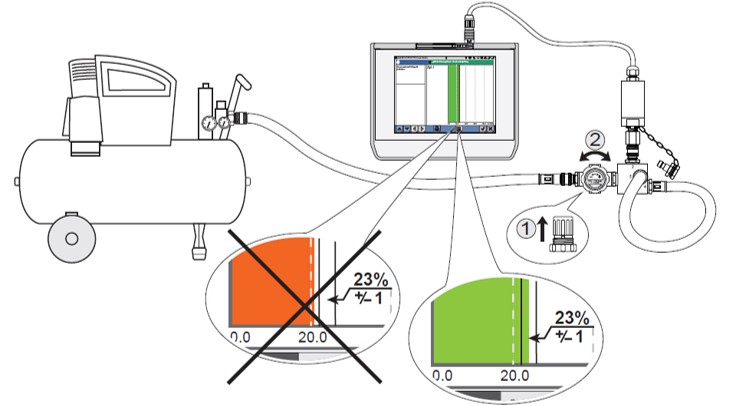

Kalibrace sond a testy poklesu tlaku v motoru
Pro maximální přesnost při měření tlaku sada obsahuje kalibrační a tlakový regulátor pro etalonové měření tlaku. Tento regulátor je navržen pro přesné etalonové měření a slouží k ověření přesnosti tlakových sond a kalibraci měřicích zařízení. Kalibrace sond je díky rychlospojkám a 12pinovému ST3 konektoru, který umožňuje rychlé připojení, otázkou několika málo okamžiků.
Proudové kleště CP 40
Proudové kleště CP 40 jsou navrženy pro měření střídavého i stejnosměrného proudu v rozsahu do 40 kHz. Díky dělenému magnetickému obvodu umožňují kleště obejmout měřený vodič bez nutnosti jeho rozpojení nebo porušení izolace.
10,125 Kč
Proudové kleště 40A (ST3)
Maximální průměr měřeného vodiče, který mohou kleště obejmout, je 10 mm, přičemž rozsah měřeného proudu činí od 10 mA až do 40 A. Zakončení sondy je provedeno pomocí průmyslového 12pinového konektoru ST3, který slouží k přenosu dat, napájení a uzemnění.
Využití při diagnostice
Kleště jsou široce využívány při diagnostice automobilových systémů, zejména při měření proudového odběru vstřikovacích trysek vznětových motorů, kde proud potřebný pro otevření trysky dosahuje hodnot 13 až 18 A v závislosti na systému vstřikování (PD, CR apod.). Kromě toho je lze využít k měření proudu například u palivového čerpadla, jehož standardní odběr se pohybuje mezi 1,5 až 2 A. Jakákoli oxidace na vedení může způsobit zvýšení tohoto odběru, což může být indikováno právě těmito kleštěmi.
Technické parametry
Proudové kleště CP 40
Proudové kleště Hella Gutmann CP 700-1 jsou navrženy pro přesné měření střídavého i stejnosměrného proudu v rozsahu až 700 A, což je ideální pro diagnostiku systémů s vysokými proudovými nároky ve vozidlech. Díky dělenému magnetickému obvodu (čelistím kleští) je možné obejmout měřený vodič bez nutnosti jeho rozpojení nebo porušení izolace. Maximální průměr měřeného vodiče činí 30 mm, což umožňuje široké spektrum aplikací v automobilových systémech.
7,625 Kč
Proudové kleště 700A (ST3)
Tyto kleště jsou propojeny s měřicím modulem pomocí 12pinového průmyslového konektoru ST3, který zajišťuje nejen přenos měřených hodnot, ale také bezpečné uzemnění a napájení kleští přímo z modulu. Napájení (10–15 V) probíhá přes rozhraní osciloskopu, čímž je zajištěna jednoduchost použití bez nutnosti externího napájecího zdroje. Celková konstrukce kleští zajišťuje bezpečný a efektivní provoz při diagnostických úkonech v automobilových dílnách.
Využití při diagnostice
Kleště jsou navrženy pro měření vysokých proudů při různých typech měření, včetně testů relativní komprese zážehových a vznětových motorů, testů dobíjecích okruhů u systémů 12V a 24V, měření odběru startéru, testů diod a dalších aplikací. Díky kategorii CAT II je zajištěno maximální izolační napětí 300 V, což přispívá k bezpečnosti při používání. Tato kombinace robustní konstrukce a přesných měřicích schopností dělá z kleští Hella Gutmann CP 700-1 neocenitelný nástroj pro profesionální diagnostiku v automobilovém průmyslu.
